Multi-Mode-Relais DB0HGW, DV und FM 438.300 MHz

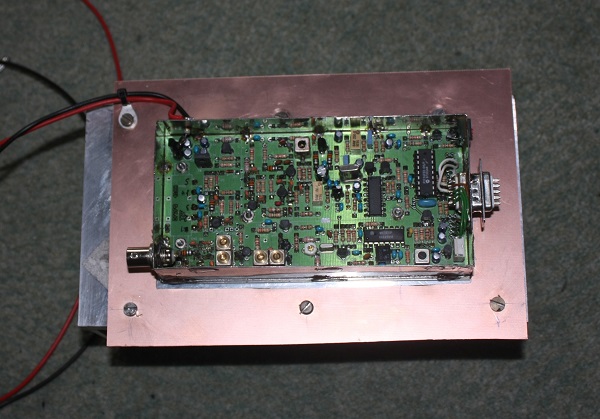

Das Multi-Mode-Relais DB0HGW arbeitet auf 438.300 MHz mit normaler Ablage -7,6 MHz. Als Sender und Empfänger sind je ein T7F im Einsatz.

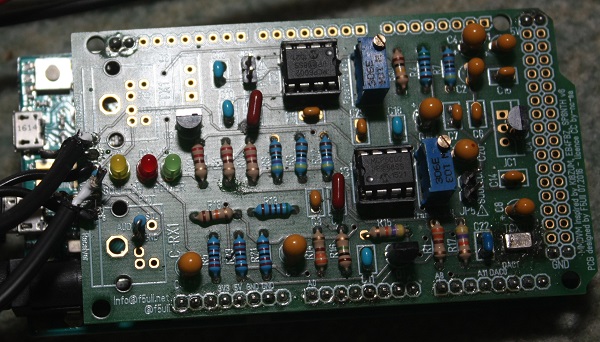

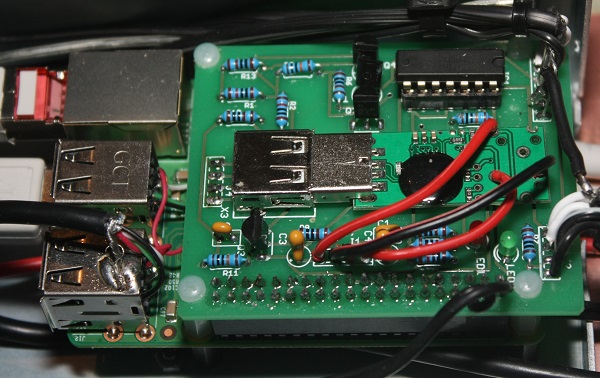

Die Steuerung übernimmt ein RaspberryPi 3B mit MMI- und MMDVM- Interface.











Das Relais unterstützt 5 verschiedene Betriebsarten die leider nicht zueinander kompatibel sind. D.h. auch wenn man nichts hört, könnte das Relais gerade in Benutzung sein. Wenn das Relais frei ist, reagiert es nach ansprechen in dem entsprechendem Modus. Der aktive DV-Modus kann erst nach 10 sec gewechselt werden. Die Umschaltung von aktiven DV-Betrieb nach FM dauert ca. 3 min.

Einstellungen, Verlinkungen:

D-Star: RPT1: DB0HGW-C, RPT2:DB0HGW-G (mit keinem Reflektor verbunden, Trennung nach 5 min QRT vom Reflektor) für D-Star steht weiterhin die QRG 439.475 MHz exclusiv zur Verfügung.

DMR: ColorCode 1, TS1 TG 262 (DMR+ TG262); TG 9262 (BM TG262); TS2 TG 9 (DMR+), Refl.: 4041; TG 2620 (BM).
DMR ist mit dem DMR-Plus- und dem Brandmeister-System verbunden. Die Talkgroup´s von DMR+ werden 1:1 umgesetzt. Für TG´s die es auch bei DMR+ gibt, ist für das Brandmeistersystem eine 9 voranzustellen (aus 262 wird 9262). Die Brandmeister-TG 262 wird nur nach Anruf auf der Talkgroup mit übertragen und nach 10 min ohne OSO wieder getrennt.

C4FM: Ist noch nicht getestet. Die Verbindungen zum YSF-Netzwerk sind eingerichtet.

P25: ungetestet

FM: CTCSS-Ton 82,5 Hz. Das Relais öffnet bei Empfang eines CTCSS-Tones von 82,5 Hz von min. 1 sec nach anschließender kurzen Unterbrechnung. Für den Betrieb ist dann auch weiter der CTCSS-Ton mitzusenden. Das Relais selber sendet auch den CTCSS-Ton, wenn es in FM aktiv ist.

Getestet wurden DMR bisher mit einem Hytera PD365 (Codeplug), PD685 (Codeplug) und TYTERA MD380G (Codeplug). Der Codeplug (Einstellungen) mit den Einstellungen für DB0HGW kann unter den obigen Links heruntergeladen werden. Es braucht nur die eigene DV-ID und das Call eingetragen werden und mit der jeweiligen Programmiersoftware in dem Gerät gespeichert werden.
